КОМПЛЕКТА ВИДЕОНАБЛЮДЕНИЯ НА 4 КАМЕРЫ
1, При установке и использовании обратите внимание на следующее:
1.1, Для продления срока службы регистратор следует держать подальше от воды, высокой температуры и пыльной среды, а также размещать в хорошо проветриваемом месте.
1.2, Пожалуйста, используйте жесткие диски SATA, устройства USB и мыши, приобретенные в обычных магазинах.
1.3, Перед использованием, пожалуйста, убедитесь, что сетевой HD рекордер правильно заземлен, а напряжение электросети не превышает нормальный диапазон рабочего напряжения источника питания.
2. Подготовка перед установкой:
2.1, Определите место для размещения сетевого видеорегистратора. Рекомендуется размещать сетевой видеорегистратор в центре зоны наблюдения, и избегать препятствий между IPC (Проводная камера) и сетевым видеорегистратором. Когда каналы видео подключены одновременно, когда между NVR и IPC нет препятствий, IPC размещается в сферической зоне покрытия с NVR в качестве центра радиусом 100-120 метров. Если существуют препятствия в виде стен и перекрытий, то радиус покрытия уменьшится до 30-50 метров.
2.2, Этапы подключения Установите жесткий диск в NVR, как показано на рисунке, После завершения установки, сначала подключите NVR к мышь и дисплей, включите питание и подключите питание к IPC.
(1) Используя отвертку, снимите верхнюю крышку;
(2) Установите кабель данных жесткого диска и кабель питания, и затяните винты;
(3) Убедитесь, что беспроводной комплект NVR работает правильно
Видеорегистратор подключен к монитору, и все вспомогательные IPCS размещаются вокруг NVR. Может быть установлен в заранее определенном месте.
3, Камера размещается в заданном положении:
3.1, Установите беспроводную камеру в заданное положение в пределах эффективного покрытия беспроводного сигнала и подключите питание 12 В;
3.2, Когда беспроводная камера включена через 1 минуту, вы сможете увидеть видео на мониторе видеорегистратора:
3.3. Если изображение отсутствует, это указывает на то, что расстояние слишком большое, расстояние необходимо сократить.
Антенна NVR передает сигналы в окружающее пространство. NVR и IPC антенны находятся на одной высоте и параллельны друг другу. Наилучший эффект достигается, если антенны не находятся на одинаковой высоте. Антенна IPC должна быть направлена по касательной к сферической поверхности с NVR в качестве центра (Рисунок 6 руководства). Направлена непосредственно на NVR (Рисунок 7 руководства)
Пояснение: Перед включением, пожалуйста, убедитесь, что монитор или телевизор подключен к порту HDMI или VGA видеовыхода устройства.
Конкретные шаги по загрузке следующие:
1. Подключите блок питания, индикатор питания на передней панели красный
2. Устройство начинает загружаться, появляется экран загрузки. Экран выглядит так, как показано на рисунке далее.

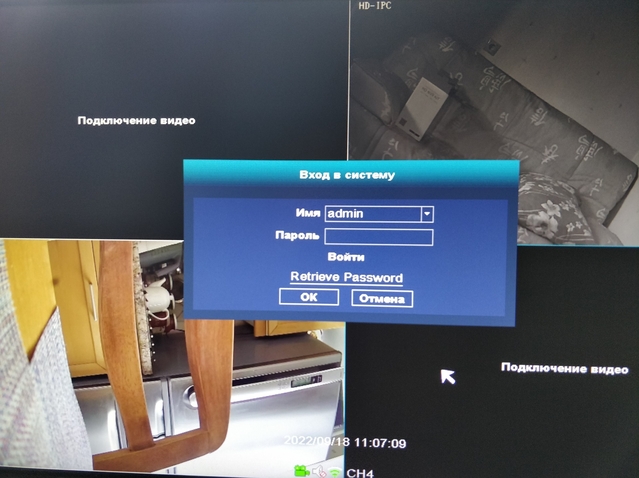

3. После включения и запуска системы, после инициализации системы, система автоматически отображает интерфейс предварительного просмотра изображения. Интерфейс входа в систему всплывает автоматически после установки операционной системы пользователя. Как показано ниже. Пользователю необходимо завершить вход в систему, прежде чем продолжить.
1, Щелкните левой кнопкой мыши по кнопке редактирования имени пользователя и введите имя пользователя для локального входа в систему. По умолчанию установлено имя пользователя admin.
2. Щелкните левой кнопкой мыши на поле редактирования пароля, и введите пароль для входа в систему локальной машины, по умолчанию установленный на заводе пароль - admin. 3, Нажмите "OK" левой кнопкой мыши, чтобы завершить вход в систему.

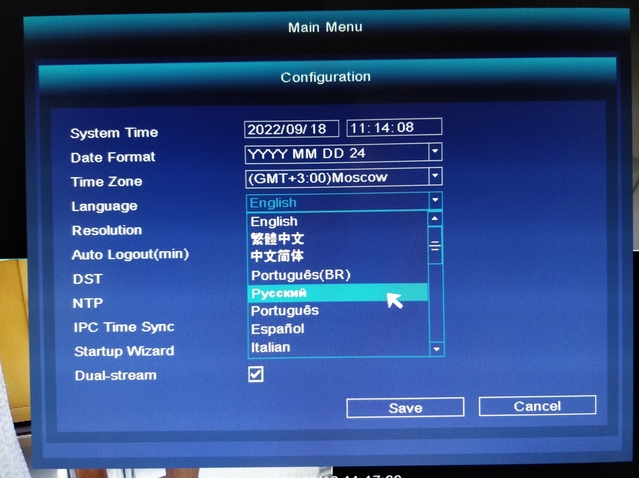

Для установки языка и часового пояса войдите в главное меню, щелкнув правой кнопкой мыши в любом месте экрана.
В открывшемся окне выберите “Configuration” и далее выберите в соответствующих выпадающих подменю “Time Zone” и “Language” свой часовой пояс и язык.
Подтвердите выбор нажатием клавиши “Save”.

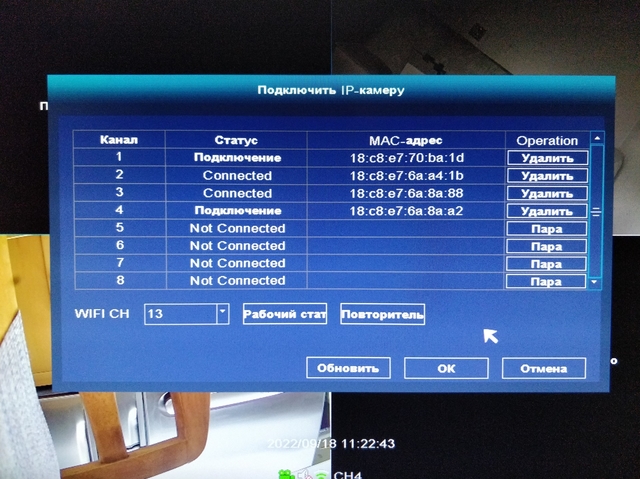

Описание функции: Проверка состояния канала IPC подменю [Подключить IP-камеру] во всплывающем меню правой кнопки мыши, вход в интерфейс сопряжения IPC и просмотр состояния канала IPC. IPC-канала. Вы можете просмотреть подключение канала и подключен ли он.

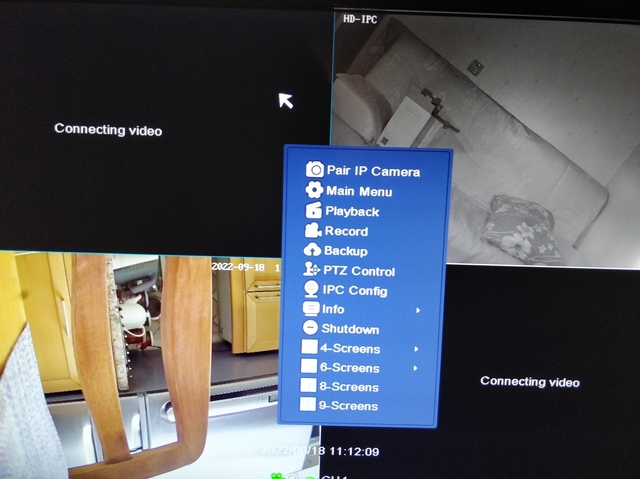

Шаги: Щелкните правой кнопкой мыши главный интерфейс системы, нажмите статус канала. Как показано ниже:
Описание функции: Проверка состояния сети всех IPCS и NVR в канале IPC.

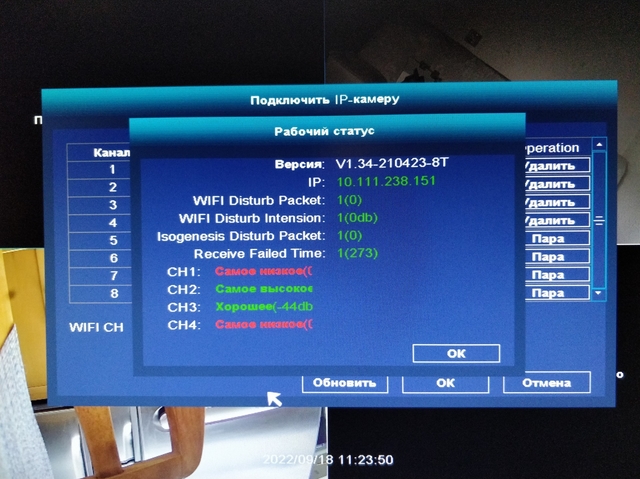

Шаги: В интерфейсе сопряжения IPC нажмите кнопку [Рабочий статус] для завершения запроса состояния беспроводной сети. Это можно отобразить информацию о версии Wi-Fi, помехах Wi-Fi ситуация, уровень сигнала Wi-Fi для каждого канала IPC. Как показано ниже:

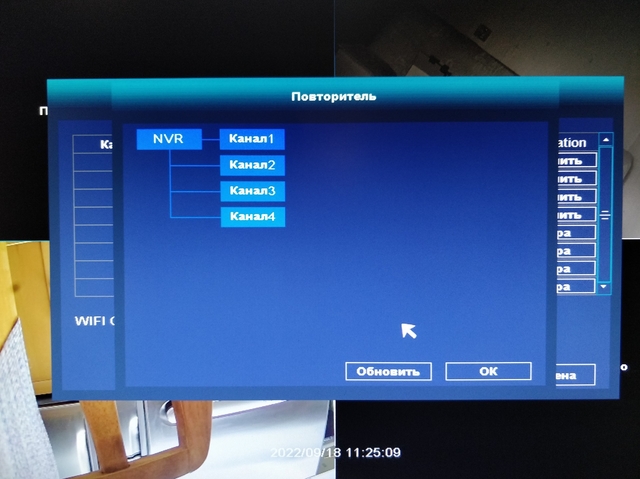

Описание функции: Используется для ретрансляции каскадной информации добавленных устройств IPC.
Шаги: На интерфейсе сопряжения IPC нажмите кнопку [Повторитель] для просмотра информации о каскаде.

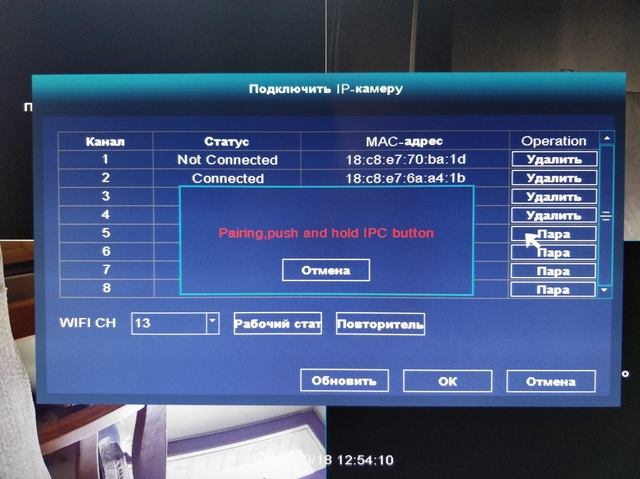

4, Сопряжение IPC
Описание функции: Используется для сопряжения устройств IPC и добавления камеры.

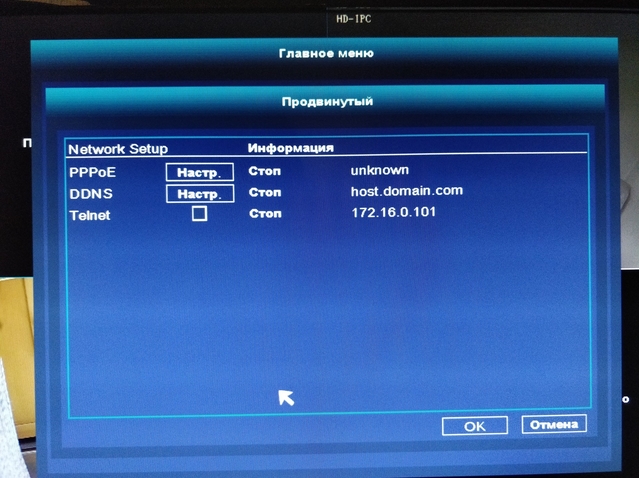

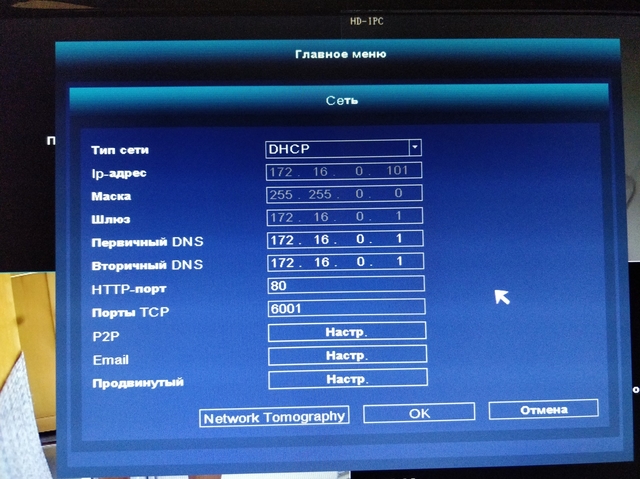

Описание функции: Сетевые настройки включают: сетевую карта, переключатель DHCP, IP-адрес, маска подсети, шлюз, Настройки DNS. HTTP-порт, TCP-порт, отображение P2P ID, дополнительные настройки.
[Сетевая карта] В настоящее время поддерживаются только проводные сетевые карты;
[DHCP Enable] После проверки автоматически получить IP-функцию (не рекомендуется);
Примечание: устройство должно быть подключено к маршрутизатору.
Снятие флажка требует от пользователя ручной установки IP-информации.
[IP -адресl В ручном режиме установите IP-адрес устройства;
[Маска подсети] В ручном режиме установите маску подсети устройства;
[Шлюз] В ручном режиме установите шлюз по умолчанию устройства;
[Настройки DNS ] Сервер разрешения доменных имен используемых для преобразования доменного имени в IP-адрес. Адрес адрес предоставляется оператором сети, в которой вы находитесь. После установки адреса необходимо перезагрузить систему, чтобы он вступил в силу:
(HTTP Port) По умолчанию - 80:
(TCP Portl) По умолчанию 6001;
(P2P ID) Вы можете включить UUID NGTeco/просмотреть статус подключения к учетной записи NGTeco.

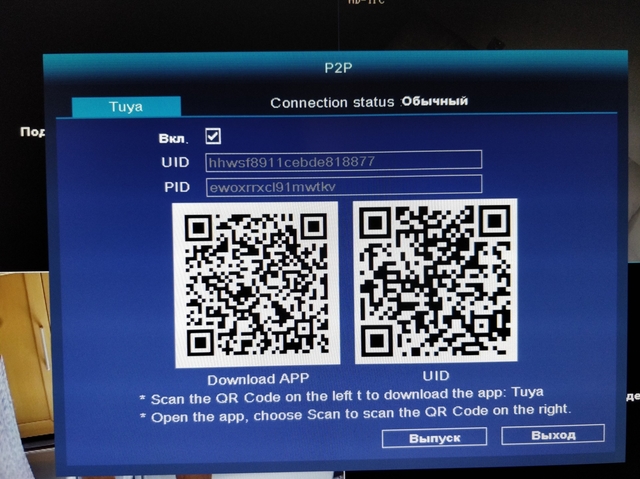

Описание функции: включение или отключение удаленной функции p2p, проверить статус приложения P2P, OR код для скачивания приложения, отображение QR идентификатора облака, P2P пользователей развязать.
Этапы работы: На интерфейсе предварительного просмотра NVR нажмите QR-код в правом верхнем углу экрана, чтобы открыть интерфейс [One Button Internet Access ]. Как показано ниже:

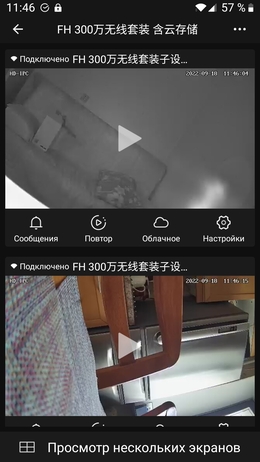

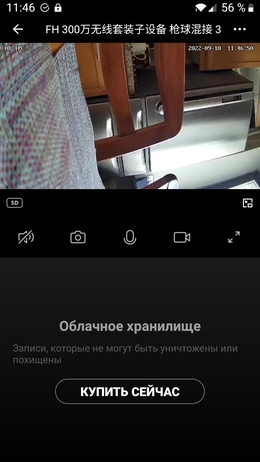

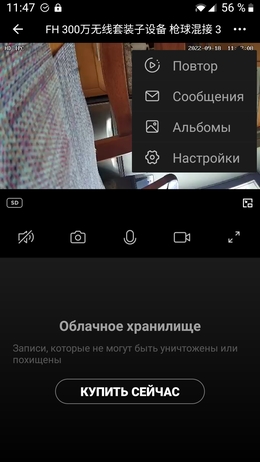

Описание функций: Доступ к устройству управления через приложение мобильного телефона.
Шаги:
Шаг 1: Используйте мобильный телефон для сканирования QR-кода Download APP (на экране слева), чтобы загрузить и установить программное обеспечение Smart Life;
Вы можете также загрузить приложение Smart Life из магазина приложений Google Play Market или App Store, набрав название в поисковой строке.
Указанное в описании производителя приложение Tuya в настоящее время не работает на территории Российской Федерации.
Зарегистрируйтесь или войдите с существующей учетной записью.

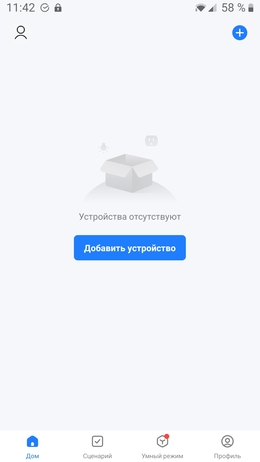

Шаг 2: При первом использовании приложения необходимо создать пользователя ID. Выполните следующие действия:
Нажмите кнопку [Создать новую учетную запись] → установите флажок "Пожалуйста, прочитайте и согласитесь с соответствующими условиями", чтобы войти в интерфейс регистрации введите мобильный телефон, введите номер мобильного телефона или адрес электронной почты, введите проверочный код -введите установленный пароль нажмите кнопку (Готово) зарегистрироваться. После регистрации Войдите в основной интерфейс автоматически.
Примечание: Если вы забыли свой пароль, пожалуйста, нажмите кнопку (Забыли пароль?), следуйте подсказкам, чтобы отправьте пароль на зарегистрированный почтовый ящик.

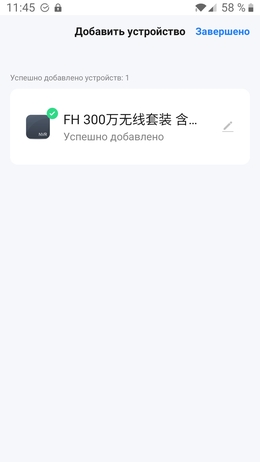

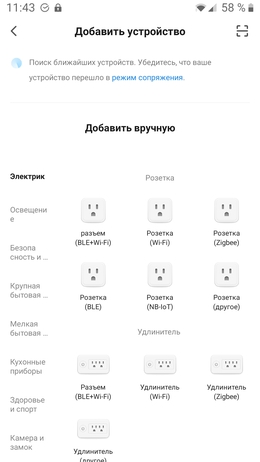

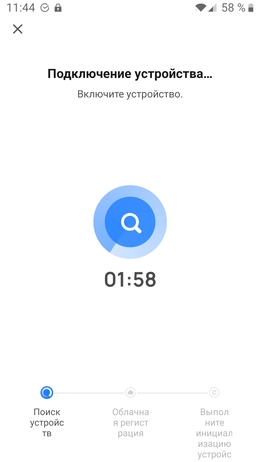

Шаг 3: Добавьте устройства.
Отсканируйте облачный ID QR код на интерфейсе сетевого видеорегистратора (справа)
